Le manuel technique ultime pour le ruban de réparation de conduits CVC : normes de performance, d'application et d'ingénierie

L’importance cruciale de l’étanchéité des conduits

Un système de conduits compromis est plus qu’un inconvénient mineur ; c'est une source primaire de gaspillage d'énergie et de contraintes mécaniques. Utiliser des performances élevées Ruban de réparation pour conduits CVC répond à plusieurs préoccupations opérationnelles critiques :

• Efficacité énergétique : Selon les audits énergétiques de l'industrie, les conduits qui fuient peuvent réduire l'efficacité du système jusqu'à 20 à 30 %. Une bonne étanchéité garantit que l’air conditionné atteint sa destination prévue sans perte thermique.
• Qualité de l’air intérieur (QAI) : Les joints non scellés peuvent attirer la poussière, les particules d’isolation en fibre de verre et l’humidité des espaces non conditionnés comme les vides sanitaires ou les greniers.
• Longévité du système : En maintenant pression statique , le moteur du ventilateur CVC n'a pas besoin de travailler trop fort pour compenser la perte d'air, prolongeant ainsi la durée de vie de l'équipement mécanique.

Définir le rôle de « ruban de réparation »

Le terme « ruban de réparation » dans un contexte professionnel CVC fait référence à une catégorie de rubans qui répondent à des exigences spécifiques. UL (Laboratoires des assureurs) normes. Ces rubans ne sont pas de simples betes adhésives mais agissent comme un joint structurel . Ils doivent fournir une liaison permanente à divers substrats, notamment les conduits en acier galvanisé, en aluminium et en polyéthylène flexible.

Comparaison des paramètres techniques : perte d'énergie par rapport aux systèmes scellés

Pour quantifier l'impact d'une étanchéité de qualité professionnelle, le tableau suivant illustre les différences de performances entre un système présentant des fuites typiques et un système renforcé avec des fuites de haute qualité. Ruban de réparation pour conduits CVC .

Mesure de performances	Système non scellé/fuite	Scellé avec du ruban adhésif professionnel
Maintien de la pression statique	Incohérent / Faible	Stable/haute efficacité
Taux de fuite d'air	15 % à 40 % de perte	< 5 % de perte
Consommation d'énergie	Élevé (cycles augmentés)	Optimisé (durée d'exécution inférieure)
Barrière contre l'humidité	Inexistant (sujet à la condensation)	Supérieur (empêche CUI)
Durée de vie du joint	< 1 an (défaillance du ruban adhésif)	20 ans (acrylique certifié UL)

Stabilité opérationnelle

Pour qu'une réparation soit considérée comme professionnelle, le Ruban de réparation pour conduits CVC doit proposer un correctif « permanent ». Cela nécessite un adhésif capable de gérer cyclage thermique -la dilatation et la contraction répétées des conduits métalliques lorsque le système passe du mode chauffage au mode refroidissement. Les bandes de haute qualité utilisent adhésifs acryliques solvants qui renforcent réellement leur lien au fil du temps, garantissant que le système reste hermétique tout au long de son cycle de vie opérationnel.

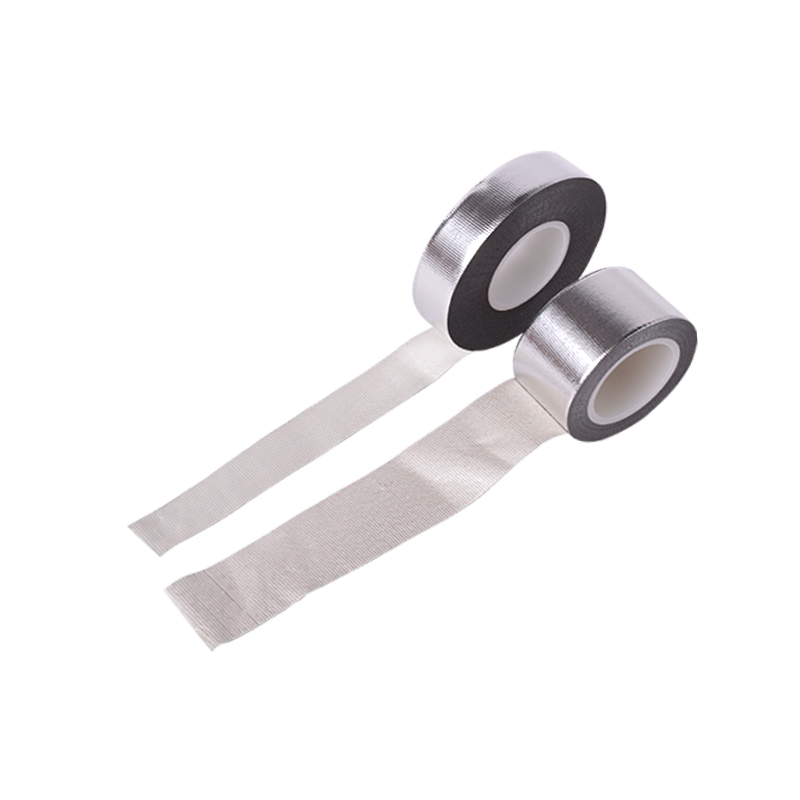

1. Ruban adhésif en aluminium (la norme professionnelle)

Le ruban adhésif en aluminium est le principal choix pour sceller les conduits métalliques rigides. Il se compose d'un support en aluminium « ultra-doux » recouvert d'un revêtement haute performance adhésif acrylique solvant . Sa nature métallique en fait un pare-vapeur absolu, empêchant tout échange d’air ou d’humidité au niveau des joints.

• Réflexion thermique : Une émissivité élevée lui permet de réfléchir la chaleur rayonnante, maintenant ainsi la température de l'air à l'intérieur du conduit.
• Stabilité inorganique : Contrairement au plastique, l'aluminium ne se dégrade pas sous Exposition aux UV ou le stress oxydatif.
• Propagation de la flamme : Naturellement incombustible, répondant aux codes stricts de prévention des incendies du bâtiment.

2. Bandes certifiées UL 181A-P et 181B-FX

Dans les contrats professionnels, les bandes doivent souvent répondre à des Laboratoires des assureurs (UL) normes pour réussir les inspections des bâtiments. Il ne s’agit pas uniquement de types de matériaux, mais également de classifications de performances réglementaires.

• UL 181A-P : Spécialement conçu pour panneau de conduit rigide en fibre de verre . Ces rubans comportent généralement une feuille résistante et un adhésif spécialisé qui adhère à la surface fibreuse.
• UL 181B-FX : Conçu pour conduits d'air flexibles et fermetures. Ces rubans sont souvent à base de film (BOPP) ou supportés en tissu pour permettre le mouvement et l'expansion des tubes flexibles.

3. Rubans d'étanchéité en mastic

Pour les réparations impliquant de grands espaces ou des surfaces inégales, les rubans mastic fournissent une épaisse couche de caoutchouc butyle ou asphalte modifié. Ils agissent comme un « joint en rouleau », fournissant une épaisseur extraordinaire pour combler les vides structurels là où les rubans à couche mince standard pourraient échouer.

Comparaison des matériaux techniques

Le tableau suivant compare les principales spécifications techniques des produits les plus courants. Ruban de réparation pour conduits CVC catégories utilisées dans les milieux industriels et résidentiels.

Propriété technique	Ruban de papier d'aluminium	UL 181B-FX (Film/Tissu)	Ruban adhésif butyle
Matériau de support	Aluminium ultra-doux	BOPP / Tissu métallisé	Butyle laminé
Type d'adhésif	Solvant Acrylique	Acrylique à haute adhérence	Composé de caoutchouc butyle
Plage de température	-35°C à 120°C	-20°C à 90°C	-40°C à 110°C
Perméabilité à la vapeur	0,00 Perms (absolu)	Faible à modéré	Faible
Conformabilité	Excellent (Moules à façonner)	Supérieur (flexible)	Modéré (forte épaisseur)
Substrat idéal	Panneau en métal galvanisé/aluminium	Conduit flexible en polyéthylène	Joints inégaux/aérations de toit

4. Chimie des adhésifs : acrylique ou caoutchouc

Lors de la révision Ruban de réparation pour conduits CVC , le choix de l'adhésif est aussi critique que le support. Adhésifs acryliques sont préférés pour les applications à long terme car ils résistent à la chaleur et aux UV et deviennent de plus en plus résistants avec le temps. Adhésifs à base de caoutchouc offrent une « adhérence initiale » beaucoup plus élevée (prise instantanée), ce qui est utile pour un assemblage rapide dans des environnements intérieurs tempérés, mais peut échouer dans des conditions extrêmes. cyclage thermique sur plusieurs saisons.

1. Force d’adhérence et adhérence au pelage

Force d'adhésion fait référence à la capacité du ruban à adhérer à des substrats spécifiques, tels que l’acier galvanisé, l’aluminium ou le plastique. Les bandes de qualité professionnelle sont testées à l'aide du ASTM D-3330 norme pour mesurer « l’adhérence au pelage », la force requise pour retirer le ruban adhésif d’une surface.

• Virage initial : Prise immédiate de l'adhésif au contact.
• Obligation à long terme : La capacité de l’adhésif (généralement de l’acrylique à solvant) à « mouiller » et à créer une liaison chimique permanente sur 24 à 72 heures.

2. Résistance à la traction et à la perforation

Étant donné que les systèmes CVC sont sous pression, le ruban doit posséder une haute résistance à la traction pour résister à l'éclatement ou à la déchirure au niveau des coutures. Résistance à la perforation est tout aussi vital, en particulier lors de l’étanchéité des conduits dans les vides sanitaires ou les greniers où des dommages mécaniques peuvent survenir lors de l’entretien de routine.

3. Indice thermique et température de service

Les conduits sont extrêmes cyclage thermique . Le ruban doit rester souple en hiver (pendant les cycles de chauffage) et conserver sa résistance au cisaillement en été (pendant le refroidissement). Haute qualité Ruban de réparation pour conduits CVC est évalué pour une « plage de températures de service » qui dépasse de loin les conditions ambiantes standard.

Comparaison technique des mesures de performance

Le tableau suivant fournit un aperçu comparatif des paramètres de performances requis pour différents environnements d'étanchéité de conduits.

Mesure de performances	Qualité résidentielle standard	Qualité industrielle haute performance
Adhérence au pelage (à l’acier)	40 à 50 onces/pouce	60 à 100 onces/pouce
Résistance à la traction	20 à 25 lb/pouce	35 à 50 lb/pouce
Température d'application minimale	10°C (50°F)	-20°C (-4°F) (qualité tous temps)
Température de service maximale	80°C (176°F)	120°C à 150°C (248°F - 302°F)
Indice de propagation des flammes	< 25	< 10 (haute sécurité)
Indice de fumée développée	< 50	< 10 (haute sécurité)

4. Résistance au cisaillement et résistance au « fluage »

Dans un conduit vertical ou un plénum à haute pression, le ruban est soumis à un « cisaillement », une force de glissement. Résistance au cisaillement (ou résistance au fluage) mesure la résistance de l'adhésif au glissement du substrat sous une charge constante. Pour Réparation de conduits CVC , une résistance élevée au cisaillement est obligatoire pour empêcher le ruban de s'affaisser ou de se décoller sur les bords au fil des années de fonctionnement.

5. Perméance à la vapeur d'eau (indice de perméabilité)

La fonction principale d'un joint de conduit est d'agir comme un pare-vapeur . Le Évaluation permanente mesure la quantité de vapeur d'eau qui peut traverser le ruban. Une note de 0,00 (obtenue par une feuille d'aluminium solide) est la référence pour prévenir condensation et la pénétration d'humidité, qui sont les principales causes de rouille et de croissance microbienne dans les couches isolantes.

1. Étanchéité des conduits métalliques rigides

Dans les systèmes commerciaux et résidentiels à haute vitesse, conduits en acier galvanisé sont la norme. Les joints, les coutures et les connexions à brides sont sujets aux fuites d'air en raison des vibrations et de la dilatation thermique. Ruban adhésif en aluminium est la principale solution ici, fournissant un joint métal sur métal qui maintient le système pression statique .

• Demande : Scellement des coutures longitudinales et des joints circonférentiels.
• Avantage : Crée une liaison étanche à l'air qui n'est pas affectée par les températures élevées des échangeurs de chaleur du four.

2. Connexions et réparations de conduits flexibles

Les conduits flexibles sont constitués d'une hélice métallique encapsulée dans un revêtement en polymère, entourée d'un isolant en fibre de verre et d'une gaine pare-vapeur. Leur réparation nécessite un ruban adhésif à haute conformabilité and allongement . UL 181B-FX des rubans homologués sont obligatoires pour ces applications afin de garantir que le joint peut bouger avec le conduit sans se fissurer.

• Demande : Raccordement de conduits flexibles aux décollages ou réparation de crevaisons accidentelles dans la gaine extérieure.
• Avantage : Empêche la « transpiration » (condensation) en rétablissant l’intégrité du pare-vapeur externe.

3. Renforcement des panneaux de conduits en fibre de verre

Les panneaux de conduits sont des feuilles rigides de fibre de verre haute densité. Lorsque ces panneaux sont transformés en conduits, les coins et les joints à rainure en V doivent être scellés. Cela nécessite une bande, généralement UL 181A-P -qui peut pénétrer la surface fibreuse pour créer un liaison structurelle .

Comparaison technique : exigences d'application par substrat

Le tableau suivant illustre l'évolution des exigences techniques en fonction du composant CVC spécifique à réparer.

Type de substrat	Qualité de ruban recommandée	Défi clé des applications	Propriété de bande requise
Acier galvanisé	Feuille résistante (50μm)	Résidus d’huile et vibrations	Haute résistance au cisaillement
Polyester souple	UL 181B-FX (Film/Tissu)	Mouvement et expansion	Élongation/flexibilité élevée
Panneau en fibre de verre	UL 181A-P (feuille)	Surface poreuse et poussiéreuse	Adhésif acrylique à pénétration profonde
Conduit exposé extérieur	Feuille/mastic stabilisé aux UV	Soleil direct et pluie	Résistance aux intempéries et à l'oxydation

4. Réparation du revêtement isolant et du pare-vapeur

Maintenir le enveloppe thermique d'un bâtiment nécessite que tous les revêtements isolants (FSK - Foil, Scrim, Kraft) restent intacts. Ruban de réparation pour conduits CVC est utilisé pour colmater les déchirures de la gaine isolante. S'il n'est pas scellé, l'air chargé d'humidité peut atteindre la surface du conduit froid, entraînant une accumulation d'eau liquide et éventuellement corrosion du système ou un effondrement de l'isolation.

5. Scellement du plénum à haute pression

Le plénum est le collecteur central où la pression de l’air est la plus élevée. L'étanchéité de la connexion entre le système de traitement d'air et le plénum nécessite un ruban d'étanchéité robuste , souvent un mastic butyle , pour résister aux turbulences mécaniques constantes et à l'impact de l'air à grande vitesse. Cela évite les bruits de « sifflement » généralement associés aux fuites d’air mineures dans les zones à haute pression.

1. Préparation critique de la surface

L'adhésion est un processus chimique et mécanique. La plupart Conduits CVC est recouvert d'une fine couche d'huile de machine provenant du processus de fabrication, ou il peut avoir accumulé de la poussière et de l'oxydation dans les systèmes existants. Une surface « propre au toucher » est obligatoire pour que l’adhésif « mouille » correctement.

• Nettoyage : Utilisez un solvant à évaporation rapide (tel que l'alcool isopropylique) pour éliminer les huiles, la graisse et l'humidité.
• Ébavurage : Assurez-vous que les bords métalliques sont plats ; des vis saillantes ou des bavures pointues peuvent percer le support du ruban adhésif et créer un fuite de pression .
• Sécheresse : N'appliquez jamais de ruban adhésif sur une surface présentant de la condensation active, car cela crée une barrière entre l'adhésif et le support.

2. La technique « Squeegee » pour l’activation par pression

Utilisation de bandes de réparation professionnelles adhésifs sensibles à la pression (PSA) . Il suffit souvent de lisser le ruban avec la main. Pour assurer adhérence maximale au pelage , une raclette en plastique ou un outil de frottement spécialisé doit être utilisé.

• Éliminer les vides : Une pression ferme force l'adhésif à pénétrer dans la microtopographie du panneau métallique ou aluminium.
• Suppression des bulles d'air : L'air emprisonné sous le ruban se dilatera et se contractera pendant cyclage thermique , ce qui finit par affaiblir le lien.

3. Gestion des limites de température ambiante

La température au moment de l’application affecte considérablement le « collant initial ». Si le métal est trop froid, la colle devient rigide et ne peut pas s'écouler dans les pores de la surface. À l’inverse, une chaleur excessive peut rendre l’adhésif trop fluide pour un positionnement immédiat.

Comparaison technique : conditions d'application par rapport à la performance de l'obligation

Le tableau suivant décrit l'impact des variables d'installation sur le résultat joint structurel .

Variable	Pratique sous-optimale	Meilleures pratiques professionnelles	Impact sur l'intégrité des joints
État des surfaces	Métal poussiéreux/huileux	Nettoyé au solvant / Sec	Augmente l'adhérence de > 60 %
Température d'application	En dessous de 5°C (41°F)	10°C à 40°C (50°F à 104°F)	Garantit une bonne adhérence de l'adhésif
Pression appliquée	Lissé à la main uniquement	Raclette / Rouleau dur	Empêche les rebords et les fuites
Marge de chevauchement	Moins de 1 pouce	Chevauchement de 2 à 3 pouces	Améliore résistance au cisaillement
Niveau de tension	Très étiré	Détendu / Basse tension	Empêche le « rétrécissement » et le pelage

4. Chevauchement approprié et scellement des coins

Lors du scellement d'un joint circonférentiel, un minimum Chevauchement de 2 pouces (50 mm) à la fin de l'enveloppement est recommandé. Sur les conduits rectangulaires, assurez-vous que le ruban dépasse bien au-delà du coin. Pour Réparation de conduits CVC dans les plénums à haute pression, une méthode de « recouvrement de bardeaux » - dans laquelle la partie supérieure du ruban chevauche la pièce inférieure - est préférable pour empêcher l'air de pénétrer sous les bords et de soulever le joint.

5. Inspection post-installation

Après application, le ruban doit paraître lisse et épouser étroitement les contours du conduit. En professionnel mise en service , un crayon à fumée ou un détecteur de fuite à ultrasons peut être utilisé autour des joints scellés pour vérifier un 100 % joint hermétique . Si un « sifflement » ou un mouvement d’air est détecté, la zone doit être nettoyée et une couche secondaire appliquée avec une pression accrue.
