Qu'est-ce qui rend les rubans d'éléments chauffants en feuille d'aluminium essentiels ?

Dans le domaine de la gestion thermique moderne, où la flexibilité, la précision et la fiabilité ne sont pas négociables, Matériau des bandes d'éléments chauffants en papier d'aluminium est devenue une technologie fondamentale. Allant bien au-delà de simples zones de réchauffement, ces stratifiés sophistiqués sont des systèmes techniques qui convertissent l'énergie électrique en chaleur uniforme et contrôlable sur une vaste gamme de surfaces et de géométries complexes. À la base, ils représentent une fusion de la science des matériaux et de l’ingénierie électrique, conçue pour résoudre les problèmes de chauffage là où les bobines de fil traditionnelles ou les éléments en céramique rigide échouent. Qu'il s'agisse de maintenir les capteurs aérospatiaux critiques fonctionnels dans des conditions glaciales ou de fournir une chaleur douce et localisée dans les appareils de thérapie médicale, ces rubans permettent l'innovation en étant fins, légers et conformables. Comprendre leur construction, depuis les chemins conducteurs des feuilles d’aluminium jusqu’aux couches isolantes spécialisées, est essentiel pour exploiter tout leur potentiel. Cet article explique en profondeur pourquoi ce matériau est indispensable, en explorant sa composition, ses propriétés exceptionnelles, ses diverses applications et ses critères de sélection critiques pour les ingénieurs et les concepteurs.

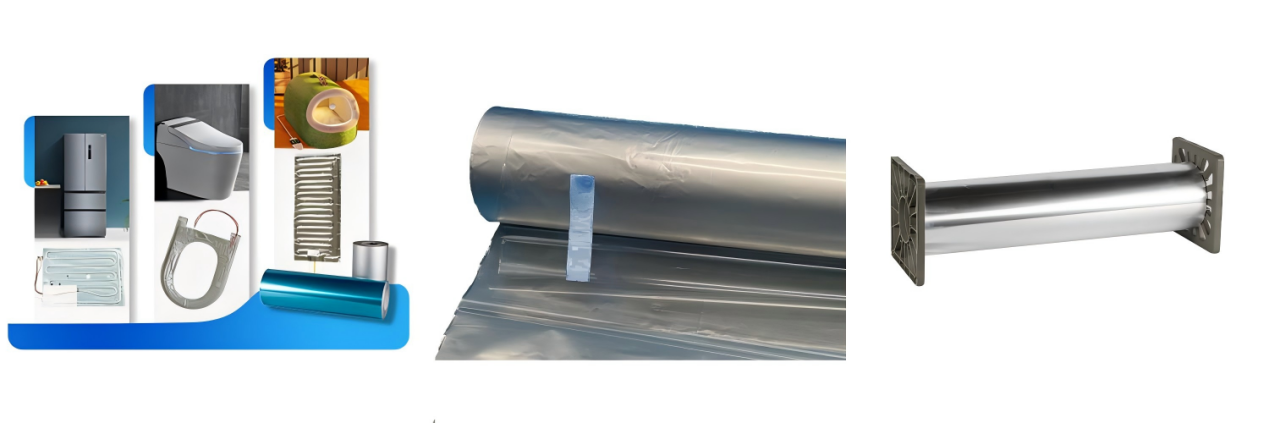

Introduction : Le cœur du chauffage flexible moderne

L’avènement de solutions de chauffage flexibles a révolutionné la conception de produits dans tous les secteurs. Matériau des bandes d'éléments chauffants en papier d'aluminium est au cœur de cette révolution. Il s’agit essentiellement de structures minces et stratifiées dans lesquelles un circuit de feuille d’aluminium gravé avec précision fait office d’élément chauffant résistif. Lorsqu'un courant électrique traverse ce motif de feuille, sa résistance inhérente génère de la chaleur uniformément sur toute sa surface. Ce principe fondamental est présenté dans un format de ruban durable et flexible, permettant une intégration directe sur des surfaces courbes, des pièces mobiles ou dans des assemblages compacts. Le passage des radiateurs encombrants et fragiles à ces systèmes à couches minces offre des avantages sans précédent, notamment une efficacité thermique améliorée grâce au contact direct avec la surface, une consommation d'énergie réduite, une liberté de conception accrue et une fiabilité accrue du produit. Il ne s'agit pas simplement d'un composant mais d'une technologie habilitante qui permet de créer des solutions thermiques plus intelligentes, plus légères et plus centrées sur l'utilisateur.

• Liberté de conception : Permet de chauffer des surfaces complexes et tridimensionnelles impossibles pour des radiateurs rigides.
• Distribution uniforme de la chaleur : Le motif de feuille gravé fournit une chaleur constante sur toute la zone active, éliminant ainsi les points chauds.
• Réponse thermique rapide : La faible masse thermique permet des temps de chauffage et de refroidissement rapides, permettant un contrôle précis de la température.

Approfondissement : Matériaux et construction des rubans chauffants

Les performances et la fiabilité d'un ruban chauffant sont dictées par sa construction multicouche. Chaque couche remplit une fonction distincte et essentielle, travaillant de concert pour produire une chaleur sûre, efficace et durable. Un typique matériau de ruban de papier d'aluminium chauffant flexible le stack-up est une merveille de l’ingénierie des matériaux. Cela commence par l’élément résistif central : la feuille d’aluminium elle-même. Le choix de l'alliage, de la trempe et de l'épaisseur (souvent allant de 0,0005" à 0,002") influence directement la résistance électrique, la capacité de transport de courant et la durabilité mécanique du radiateur. Cette feuille est gravée chimiquement ou mécaniquement dans un motif de circuit spécifique, qui définit la répartition de la chaleur et la puissance. Ensuite, la couche adhésive lie cet élément aux substrats isolants. Il s’agit d’un carrefour critique ; pour certains modèles, un ruban chauffant adhésif conducteur en papier d'aluminium est utilisé pour assurer la connexion électrique aux barres omnibus, tandis que dans la plupart des domaines, un adhésif non conducteur et thermiquement stable est essentiel pour l'isolation.

La feuille et l'adhésif sont ensuite encapsulés entre des couches d'isolation diélectrique. Le choix de l’isolation est primordial pour l’indice de température et la protection de l’environnement. Le film polyimide (Kapton) est un choix de premier ordre pour de nombreuses applications, ce qui conduit à la spécification commune de ruban de feuille d'aluminium en polyimide pour les applications de chauffage . Il offre un excellent équilibre entre endurance à haute température, résistance mécanique et résistance chimique. Pour des températures encore plus élevées ou des environnements flexibles plus exigeants, du caoutchouc de silicone ou des composites de silicone renforcés de fibre de verre sont utilisés. Enfin, un revêtement protecteur optionnel ou un support adhésif sensible à la pression (PSA) peut être ajouté pour une installation facile. Cette stratification précise transforme des matériaux simples en un système de chauffage robuste et intégré.

Propriétés clés pour des performances fiables

Choisir le bon Matériau des bandes d'éléments chauffants en papier d'aluminium nécessite une compréhension approfondie des propriétés de performances clés qui garantissent la fiabilité de l’application cible. Au premier rang d’entre eux se trouvent les performances thermiques. Un ruban de papier d'aluminium haute température pour éléments chauffants doit non seulement atteindre la température de fonctionnement souhaitée, mais aussi le faire de manière stable et sûre sur des milliers de cycles. La combinaison du point de fusion de l'alliage d'aluminium et, plus important encore, de la température de fonctionnement continu du matériau isolant (souvent 150°C pour le polyimide, jusqu'à 200°C pour le silicone) définit ce plafond. Les performances électriques sont tout aussi importantes. La résistivité de la feuille et le modèle de circuit conçu déterminent la densité de watts (watts par pouce carré), qui doit être soigneusement calculée pour éviter une surchauffe de l'isolation ou un emballement thermique. L'uniformité de la chaleur est une caractéristique des feuilles chauffantes bien conçues, qui découle de la section transversale constante des voies gravées.

Au-delà de la chaleur et de l’électricité, la durabilité mécanique et environnementale est cruciale. La flexibilité est l’une des principales raisons du choix de cette technologie ; le ruban doit résister à des flexions, des pliages ou des vibrations répétés sans fissurer la feuille ni délaminer les couches. La résistance à l’humidité, aux produits chimiques et à l’abrasion est dictée par les méthodes d’isolation extérieure et d’étanchéité. Par exemple, un élément chauffant encapsulé en caoutchouc de silicone offre une résistance supérieure à l’humidité et aux produits chimiques par rapport à un stratifié polyimide de base, ce qui le rend adapté aux environnements de stérilisation industriels ou médicaux difficiles. Ces propriétés ne sont pas indépendantes mais interdépendantes, exigeant une vision holistique lors de la phase de spécification.

• Plage de température et stabilité : Capable de fonctionner depuis des températures cryogéniques jusqu'à plus de 200°C, avec une résistance stable dans le temps.
• Densité de watts uniforme : Fournit une répartition uniforme de la chaleur, essentielle pour des processus tels que le laminage ou le réchauffement médical.
• Excellente résistance diélectrique : L'isolation haute tension assure la sécurité des utilisateurs et évite les courts-circuits.
• Faible dégazage : Indispensable pour les applications sous vide ou aérospatiales pour éviter la contamination.

Applications principales dans tous les secteurs

Les attributs uniques de matériau de ruban de papier d'aluminium chauffant flexible ont conduit à son adoption dans une étonnante variété de domaines. Dans chaque cas, il résout un défi thermique spécifique que les technologies alternatives ne peuvent pas résoudre aussi efficacement. Dans le secteur médical et de la santé, le confort et la sécurité des patients sont primordiaux. Ces bandes font partie intégrante des coussins chauffants thérapeutiques, des réchauffeurs de sang/liquides IV et des équipements de thérapie respiratoire, fournissant une chaleur constante de faible puissance, contrôlable et sans danger pour le contact humain. Les industries aérospatiale et automobile les exploitent pour des applications critiques de dégivrage et d'antigivrage sur les bords d'ailes, les tubes pilotes et les capteurs, où le faible poids, la fiabilité et la capacité à s'adapter aux surfaces aérodynamiques sont essentiels.

Les appareils électroniques grand public utilisent de fins éléments chauffants derrière les écrans LCD dans les climats extrêmes pour maintenir la fonctionnalité, ou dans les batteries pour garantir des températures de charge optimales. Les applications industrielles sont vastes, allant du maintien des températures de processus dans les conduites de fluides et les instruments d'analyse à la fourniture de chaleur de scellage dans les machines d'emballage. La capacité de créer Bandes d'éléments chauffants en papier d'aluminium découpées sur mesure sous pratiquement n'importe quelle forme, permet aux ingénieurs de placer la chaleur exactement là où elle est nécessaire, minimisant ainsi le gaspillage d'énergie et maximisant l'efficacité du système. Cette diversité d'applications souligne le rôle du matériau en tant qu'outil thermique polyvalent.

Guide de conception et de sélection

La mise en œuvre réussie d’une solution de ruban chauffant est un processus méticuleux qui commence par des exigences claires. Le chemin pour spécifier Bandes d'éléments chauffants en papier d'aluminium découpées sur mesure implique de définir plusieurs paramètres interdépendants. Tout d’abord, les exigences thermiques : la température de fonctionnement souhaitée, les conditions ambiantes, le temps de préchauffage et la puissance totale nécessaire. Cela détermine la densité de watts nécessaire. Deuxièmement, les paramètres électriques : tension disponible (AC ou DC) et limitations de courant. En utilisant la loi d'Ohm et la résistivité de la feuille, cela définit la résistance totale et la géométrie des traces du motif de circuit. Troisièmement, les contraintes mécaniques et environnementales : l'espace disponible, la flexibilité requise, l'exposition à l'humidité, aux produits chimiques ou à l'abrasion. Cela détermine le choix entre un ruban de feuille d'aluminium en polyimide pour les applications de chauffage pour un environnement propre et à haute température ou une construction en caoutchouc de silicone pour un environnement humide et abrasif.

Un point de décision critique, souvent négligé, est la méthode de connexion électrique. Utiliser un ruban chauffant adhésif conducteur en papier d'aluminium aux points de connexion des barres omnibus peuvent simplifier l'assemblage et améliorer la fiabilité par rapport au sertissage mécanique, en particulier dans les environnements à fortes vibrations. Enfin, il est essentiel de prendre en compte le processus de fabrication (que la bande soit fournie en bobine, en pièces individuelles ou avec des capteurs et des contrôleurs intégrés) pour l'intégration. S'engager avec des experts dès le début de la phase de conception peut vous aider à faire face à ces choix afin d'optimiser les performances, les coûts et la fabricabilité.

• Définir des objectifs thermiques : Calculez la puissance requise en fonction de la perte de chaleur et de l'augmentation de température souhaitée.
• Cartographie des contraintes électriques : Déterminez la tension de fonctionnement et l’espace disponible pour modéliser la résistance et le motif du circuit.
• Sélectionnez la construction : Choisissez le matériau isolant (Polyimide, Silicone) en fonction de la température, de la flexibilité et des besoins environnementaux.
• Plan d'intégration : Spécifiez le type de connexion (langues soudées, adhésif conducteur, connecteurs ZIF), les fils conducteurs et la méthode de montage.

FAQ

Comment le papier d’aluminium crée-t-il de la chaleur dans ces rubans ?

La feuille d'aluminium génère de la chaleur grâce au principe fondamental du chauffage Joule (également appelé chauffage résistif). Lorsqu’un courant électrique est forcé de circuler à travers les minces chemins de feuille d’aluminium gravés à l’intérieur du ruban, il rencontre une résistance électrique. Cette résistance entrave le flux d’électrons, provoquant la conversion de l’énergie cinétique en énergie thermique (chaleur). La quantité de chaleur générée est calculée avec précision à l'aide de la formule P = I²R (Puissance = Courant au carré x Résistance). En concevant soigneusement l'alliage de la feuille, son épaisseur et le motif serpentin spécifique dans lequel elle est gravée, les fabricants peuvent contrôler la résistance totale du ruban et, par conséquent, sa production de chaleur (puissance) et sa répartition sur la surface, ce qui rend Matériau des bandes d'éléments chauffants en papier d'aluminium une source de chaleur hautement prévisible et efficace.

Quelle est la température maximale pour ces rubans chauffants ?

La température maximale de fonctionnement n'est pas uniquement déterminée par la feuille d'aluminium (qui fond à ~660°C) mais aussi par les matériaux isolants qui l'encapsulent. Pour la norme ruban de feuille d'aluminium en polyimide pour les applications de chauffage , la température de fonctionnement continu varie généralement de 150 °C à 180 °C (302 °F à 356 °F), limitée par le film de polyimide. Pour les environnements plus extrêmes, les constructions utilisant une isolation en caoutchouc de silicone ou des polyimides haute température peuvent permettre un fonctionnement continu jusqu'à 220°C (428°F) ou même plus pendant de courtes périodes. Il est essentiel de consulter les spécifications du fabricant pour les températures nominales continues et maximales, car le dépassement de celles-ci peut entraîner une rupture, un délaminage et une défaillance de l'isolation. Par conséquent, spécifier un ruban de papier d'aluminium haute température pour éléments chauffants nécessite d'adapter sa température nominale au maximum de votre application avec une marge de sécurité.

Peuvent-ils être pliés ou façonnés après l’installation ?

Oui, l’un des principaux avantages de cette technologie est sa flexibilité inhérente. Matériau de ruban chauffant flexible en aluminium est conçu pour être conformable. Il existe cependant des limites importantes. Ils peuvent être pliés autour de courbes statiques lors de l'installation initiale, mais les plis brusques (plis sur un très petit rayon) doivent être évités, car cela peut stresser et potentiellement fissurer le circuit de feuille gravée ou les couches isolantes, conduisant à un point chaud ou à un circuit ouvert. Ils ne sont pas conçus pour une flexion dynamique et répétitive en fonctionnement (comme sur une charnière en mouvement continu). Pour les applications nécessitant du mouvement, des constructions spécifiques avec des feuilles plus ductiles et une encapsulation robuste (comme le caoutchouc de silicone) sont utilisées. Suivez toujours les spécifications du rayon de courbure minimum du fabricant, qui représente souvent 5 à 10 fois l'épaisseur totale du ruban.

Comment puis-je déterminer la bonne puissance et la bonne taille ?

Déterminer la puissance et la taille physique correctes nécessite un calcul thermique. Tout d’abord, identifiez l’objet que vous devez chauffer : sa masse, son matériau (capacité thermique spécifique) et l’augmentation de température souhaitée sur une durée précise. Cela vous donne l’énergie totale requise. Deuxièmement, il faut tenir compte des pertes de chaleur dans l’environnement par conduction, convection et rayonnement, qui constituent souvent le facteur dominant d’un chauffage soutenu. Pour des estimations simples, des calculateurs en ligne ou des manuels d'ingénierie fournissent des formules de perte de chaleur pour des formes courantes. La puissance totale requise est la somme de l’énergie nécessaire au chauffage initial et de la puissance continue pour compenser les pertes. La taille (surface) du radiateur est ensuite déterminée en divisant la puissance totale par une densité de puissance sûre (par exemple, 5 à 10 W/po² pour le polyimide, plus élevée pour le silicone). Pour des projets complexes, un logiciel de simulation thermique ou une consultation avec un fabricant spécialisé en Bandes d'éléments chauffants en papier d'aluminium découpées sur mesure est fortement recommandé.

Ces rubans sont-ils sans danger pour les applications médicales ou alimentaires ?

Oui, mais avec des réserves critiques. Les rubans chauffants peuvent être fabriqués pour être sûrs pour les applications médicales et en contact avec les aliments, mais tous les rubans standards ne conviennent pas. La sécurité dépend des matériaux spécifiques utilisés dans la construction. Pour les dispositifs médicaux, les matériaux doivent souvent être biocompatibles, non toxiques et capables de résister à la stérilisation (par exemple, autoclavage, rayonnement gamma ou gaz EtO). Des isolants tels que des qualités spécifiques de caoutchouc de silicone sont couramment utilisés. Pour les applications liées à l'alimentation, les matériaux doivent être conformes aux réglementations en vigueur en matière de sécurité alimentaire (comme la FDA 21 CFR aux États-Unis), ce qui signifie qu'ils ne doivent pas libérer de substances nocives dans les conditions de fonctionnement. Il est impératif d'indiquer explicitement la nécessité d'une conformité médicale ou alimentaire lors de l'approvisionnement. ruban chauffant adhésif conducteur en papier d'aluminium ou tout composant, et pour demander des documents tels que la certification USP Classe VI ou les déclarations de conformité FDA auprès du fournisseur de matériaux et du fabricant de l'appareil de chauffage fini.
